ステアリング学習リモコンアダプター
ST-RM

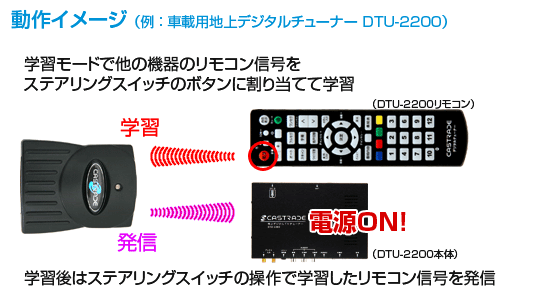

ST-RMは、様々な機器の赤外線リモコン信号を学習し、純正のステアリングスイッチで操作を可能にする商品です。
- 純正のステアリングスイッチを学習リモコンに
ステアリングスイッチを赤外線の学習リモコンにします。これにより市販のナビゲーション・オーディオをステアリングスイッチにてコントロール可能です。
- 市販ナビゲーション、オーディオをスマートに取付
純正ステアリングスイッチの利用により、後付感のないスマートな取付、操作が可能です。
- 外部発光ユニットを標準付属
本体の発光部と同時利用可能な外部発光ユニットを標準で付属。目立たない場所への取り付けが可能です。
赤外線リモコン信号の学習作業が発生します。操作する機器が赤外線リモコンで操作可能であること、赤外線リモコンがお手元にある必要がございます。
- 対応機器
赤外線リモコン対応のカーナビ・カーオーディオ機器。
※赤外線方式以外のリモコン、ジョグダイヤル式のリモコンには対応しません。
- 取り付け可能車両
トヨタ・ダイハツ社のオーディオレス仕様車 または、メーカー純正品以外のオーディオ／ナビを取り付けられており、ステアリングスイッチの配線になにも取り付けられていない車両に取り付けることが出来ます。
下記表に記載されている車種で、純正ステアリングスイッチがすでに付いている場合、お取り付け可能です。（一部車種は、標準でステアリングスイッチが付属しています。）
トヨタ 取り付け可能車種
TOYOTA 取り付け可能車種 |
||
| IQ | 2008/10～ | DBA-NGJ10 |
| DBA-KGJ10 | ||
| アイシス | 2004/9～2009/09 | DBA-ANM10G |
| DBA-ANM10W | ||
| DBA-ANM15G | ||
| DBA-ANM15W | ||
| 2004/9～2009/09 | CBA-ZNM10G | |
| CBA-ZNM10W | ||
| 2009/9～ | DBA-ZGM10G | |
| DBA-ZGM10W | ||
| DBA-ZGM11G | ||
| DBA-ZGM11W | ||
| DBA-ZGM15G | ||
| DBA-ZGM15W | ||
| アリオン | 2007/10～2010/04 | DBA-NZT260 |
| DBA-ZRT260 | ||
| DBA-ZRT261 | ||
| 2010/04～ | DBA-ZRT265 | |
| アルファード | 2002/05～2008/05 | CBA-ANH10W |
| CBA-ANH15W | ||
| 2002/05～2008/05 | TA-MNH10W | |
| TA-MNH15W | ||
| 2008/05～ | DBA-GGH20W | |
| DBA-GGH25W | ||
| DBA-ANH20W | ||
| DBA-ANH25W | ||
| アルファードハイブリッド | 2003/07～2008/03 | CAA-ATH10W |
| DAA-ATH10W | ||
| ZA-ATH10W | ||
| イスト | 2007/07～ | DBA-NCP110 |
| DBA-NCP115 | ||
| DBA-ZSP110 | ||
| ヴァンガード | 2007/08～2010/02 | DBA-ACA33W |
| DBA-ACA38W | ||
| DBA-GSA33W | ||
| 2010/02～ | DBA-ACA33W | |
| DBA-ACA38W | ||
| DBA-GSA33W | ||
| ウィッシュ | 2003/01～2009/04 | CBA-ANE10G |
| DBA-ANE10G | ||
| UA-ANE10G | ||
| CBA-ANE11W | ||
| DBA-ANE11W | ||
| UA-ANE11W | ||
| CBA-ZNE10G | ||
| DBA-ZNE10G | ||
| UA-ZNE10G | ||
| CBA-ZNE14G | ||
| UA-ZNE14G | ||
| 2009/04～ | DBA-ZGE20G | |
| DBA-ZGE21G | ||
| DBA-ZGE22W | ||
| DBA-ZGE25G | ||
| ヴィッツ | 2005/02～2009/08 | DBA-SCP90 |
| DBA-KSP90 | ||
| DBA-NCP91 | ||
| CBA-NCP95 | ||
| 2009/08～ | DBA-SCP90 | |
| DBA-KSP90 | ||
| DBA-NCP91 | ||
| CBA-NCP95 | ||
| ヴェルファイア | 2008/05～ | DBA-GGH20W |
| DBA-GGH25W | ||
| DBA-ANH20W | ||
| DBA-ANH25W | ||
| ヴォクシー | 2007/06～2010/04 | DBA-ZRR70W |
| DBA-ZRR75W | ||
| 2010/04～ | DBA-ZRR70W | |
| DBA-ZRR75W | ||
| エスティマ | 2006/01～2008/12 | DBA-ACR50W |
| DBA-GSR50W | ||
| DBA-ACR55W | ||
| DBA-GSR55W | ||
| 2008/12～ | DBA-ACR50W | |
| DBA-GSR50W | ||
| DBA-ACR55W | ||
| DBA-GSR55W | ||
| エスティマハイブリッド | 2003/07～2006/06 | ZA-AHR10W |
| CAA-AHR10W | ||
| 2006/06～2008/12 | DAA-AHR20W | |
| 2008/12～2009/12 | DAA-AHR20W | |
| 2009/12～ | DAA-AHR20W | |
| ノア | 2007/06～2010/04 | DBA-ZRR70G |
| DBA-ZRR75G | ||
| DBA-ZRR75W | ||
| 2010/04～ | DBA-ZRR70G | |
| DBA-ZRR75G | ||
| DBA-ZRR75W | ||
| プリウス | 2003/09～2009/05 | ZA-NHW20 |
| DAA-NHW20 | ||
| 2009/05～ | DAA-ZVW30 | |
| プリウスα | 2011/05～ | ZVW40W |
| ZVW41W | ||
| ランドクルーザー100 | 2002/08～2007/09 | KR-HDJ101K |
| GH-UZJ100W | ||
| ランドクルーザー | 2007/09～2009/04 | CBA-UZJ200W |
| 2009/04～ | CBA-URJ202W | |
ダイハツ 取り付け可能車種
DAIHATSU 取り付け可能車種 |
||
| ムーブ | 2006/10～ | DBA-L175S |
| DBA-L185S | ||
| ムーブカスタム | 2006/10～ | CBA-L175S |
| DBA-L175S | ||
| CBA-L185S | ||
| DBA-L185S | ||
| ミラ | 2006/12～ | DBA-L275S |
| DBA-L285S | ||
| ミラ カスタム | 2006/12～ | CBA-L275S |
| DBA-L275S | ||
| CBA-L285S | ||
| DBA-L285S | ||
上記掲載車両でも、車のマイナーチェンジのため、適合しない場合があります。
お取り付け前に、現車にてご確認ください。
※2011.8月 現在 対応車種順次追加予定
- 取り付け方法
車両側20ピンコネクターの下図6・7・8番の配線を付属のワンタッチコネクターで分岐させ本製品を取り付けます。
車両側２０ピンコネクター６番へ 本機 グレーの線 を接続
車両側２０ピンコネクター７番へ 本機 白の線 を接続
車両側２０ピンコネクター８番へ 本機 ブルーの線 を接続
車両側アクセサリー電源線（ＡＣＣ）へ 本機 赤の線 を接続
ボディーアースへ 本機 黒の線 を接続
本機付属LEDケーブルのLED発光部をオーディオ／ナビの赤外線受光部に向くように取り付けます。
接続ができたら、リモコンの学習作業を行います。
完全な収納は学習作業の後行ってください。
- リモコンの学習
正常に通電した状態では、本機LEDはゆっくり点滅しています。
ステアリングスイッチの１ボタンずつ、全てのボタンに学習（操作割り当て）を行います。
本機（ST-RM）の学習モードへの移行
- 車のエンジン・電源をOFFにします。
- ステアリングスイッチのボタン1つを押しながら車のACCをONにします。
1秒程度ステアリングスイッチを押したままにし手を離すと本機LEDが速い点滅（1秒に3回程度）を始めます。これで、リモコン学習モードに入ります。
赤外線リモコン信号の学習

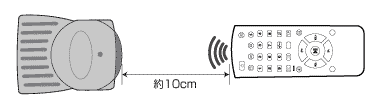

- ステアリングスイッチの割り当てたいボタンを1回押し、オーディオ／ナビのリモコンを本機から10cm程度離して学習させたいリモコンのボタンを押します。
リモコンのボタンを押すことで、本機のLEDが高速点滅します。
- 学習が完了しますと、本機LEDが点滅の状態に戻ります。
本機（ST-RM）の学習モードの終了
- 別のステアリングスイッチの学習をする場合は、２ の作業を繰り返してください。
- 車のキーをOFFにすると学習モードが終了します。
- ST-RM本体をご使用になるオーディオ機器等の赤外線受信部に向け設置してください。
また、付属の外部発光ユニットを使用することで、ST-RM本体をダッシュボードなどに格納することもできます。
通常時 |
ゆっくり点滅 |
● |
学習モード時 |
速い点滅 |
● |
学習モード赤外線受信時 |
高速点滅 |
● |
| 製品名 |
型番 |
JANコード |
ステアリング学習リモコンアダプター ST-RM  |
ST-RM |
4560245861294 |
| 学習用受光部 | 本体内蔵 |
| 発光部（トランスミッター） | 本体内蔵 1 |
| 外部発光ユニット | 標準付属 1 |
| 最大学習ボタン数 | 12ボタン |
| 外形寸法 | W56mm H18mm D71mm ※突起部含まず |
| 重量 | 35ｇ |
| 使用電源 | DC12V |
| 対応車種 | トヨタ・ダイハツ車の一部 ※ステアリングスイッチ用20ピン端子のある車両の一部 |

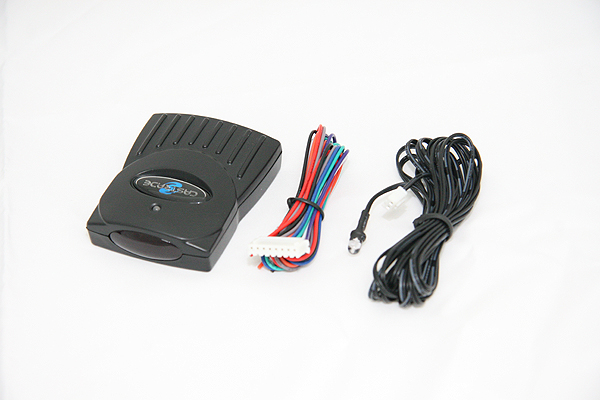

| 付属品 | ・外部発光ユニット ・接続ハーネス ・取扱説明書 ・保証書 |
| 主な機能 | ・純正ステアリングスイッチの学習リモコン化 ・最大12ボタンまで学習可能（車両側スイッチの数に依存） |
・商品の色は、実物と若干異なる場合があります。
