車載用 汎用後付型シートヒーターキット

CSH-U100


車載用 汎用後付型シートヒーターキット CSH-U100
製品の特徴
自由な大きさ、形に切り取り可能な特殊形状ヒーター採用
CSH-U100は、汎用の後付けシートヒーターにもかかわらず、自由なサイズに切り取って調整できるヒーターを採用し、幅広い車種にぴったりとフィットし、純正品のような取り付けが可能です。
速熱・即暖 便利な2段階温度調節機能と、安心の温度ヒューズ内蔵
大面積、大容量のヒーター採用で、瞬時にシートが温まります。
また、便利な2段階の温度調節機能付です。取付方法によりことなりますが、シートカバー内の取付の場合、シートカバー表面温度は概ね High45~50℃前後、Low30℃前後 になります。
もちろん、万が一の為のトラブル防止に温度ヒューズを内蔵。異常な温度上昇の際は自動停止します。
1脚分がセットで簡単取り付け
市販のシートカバーと同時装着で簡単に取り付け可能です。ヒーターの取付は両面テープにてシートに固定し、その上にカバーをかぶせるだけで完了です。
また、スマートに取り付け可能なスイッチや、リレー、配線なども1脚分が一式セットなっています。
お取り付け例
市販のシートカバーにお取り付けの場合 純正のシートカバー内にお取り付けの場合
取付説明

CSH-U100 シートヒーターの加工

CSH-U100のシートヒーターは、切断してサイズを調整することが可能です。
ケーブルの出ている辺より必要な長さをお確かめの上、はさみなどを使って長さを調整してください。
ただし、左右両端は電極が通っているため絶対に切り離さないでください。

CSH-U100 設置・配線

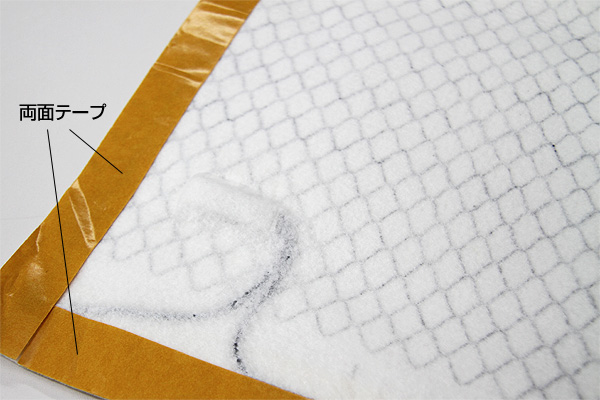

シートヒーター本体を適切な大きさに加工後、シートに付属の両面テープで貼り付けて設置します。
市販のシートカバーお取り付け時に同時に設置していただきますと、スムーズに作業を行うことが可能です。

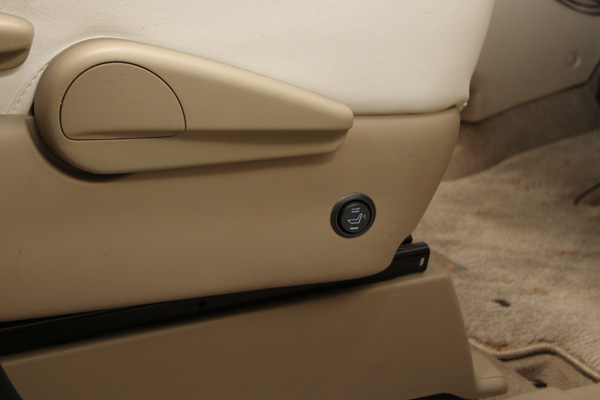

コントローラースイッチのお取り付けは、コードの届く範囲であればどこにでも設置可能ですが、シート下部への設置を推奨いたします。

配線図

各配線は、座席の稼動範囲に合せ余裕を持ってお取り付けください。
また、各種ケーブルを挟み込まないようご注意ください。

スイッチ延長ケーブルのご案内

CSH-U100のスイッチを延長する際に利用する延長ケーブルです。
コード長:約1.9m ※CSH-U100専用です。


操作説明

コントロールスイッチの切替によってHighとLowの2つのモードを切り替えら れます。

High側にスイッチを入れると加熱します。
スイッチを中央にするとシートヒーターの電源を切ります。
Low側にスイッチを入れると保温状態にします。

  High ……… 座席を暖める場合(表面温度 約45℃~50℃)
  Low  ……… 温まった座席を保温する場合(表面温度 約30℃前後)

※表面温度は取り付けるシートカバーの厚みや衣類、車内温度などの状況によって前後します。

座席温度状況によってスイッチを切り替えてご使用ください。
スイッチを中央の状態にするとシートヒータの電源をOFFにします。

やけど防止を考慮した温度設定になっておりますが、状況によっては、低温やけどの恐れがございます。コントロールスイッチにて温度を調整しご使用ください。

ギャラリー
製品仕様
製品名
型番
JANコード
車載用 汎用後付型シートヒーターキット
車載用 汎用後付型シートヒーターキット CSH-U100
CSH-U100
4560245861645

ヒーターサイズ 55cm × 28cm 2枚(座面、背もたれ用)
使用電源 DC 12V
消費電力 High 85W Low 30W (最大6.5A)
ヒーター温度 High 75℃ Low 35℃ (ヒーター内部温度)
セーフティ 温度ヒューズ内蔵
重量 1枚あたり約110g
セット内容 ヒーター x 2枚
温度切替スイッチ
リレー付ハーネス
主な機能 ・速熱・即暖
・2段階温度調節機能
・温度ヒューズ内蔵
・外観/仕様は、予告なく変更される場合があります。
・商品の色は、実物と若干異なる場合があります。
