車載用　フロント/バックカメラ オートスイッチャー

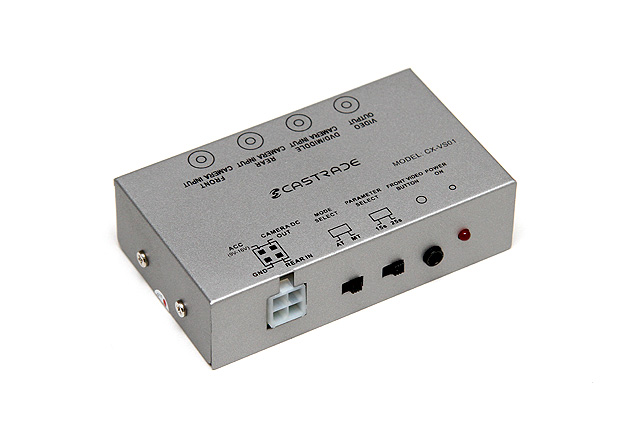

CX-VS01

お取り付けになる車両のACC電源およびバック信号線をご確認の上、接続作業を行なってください。
また、本製品には別途カメラ・モニターが必要になります。
お取り付けの詳細につきましては、CX-VS01製品付属のマニュアルをご覧ください。

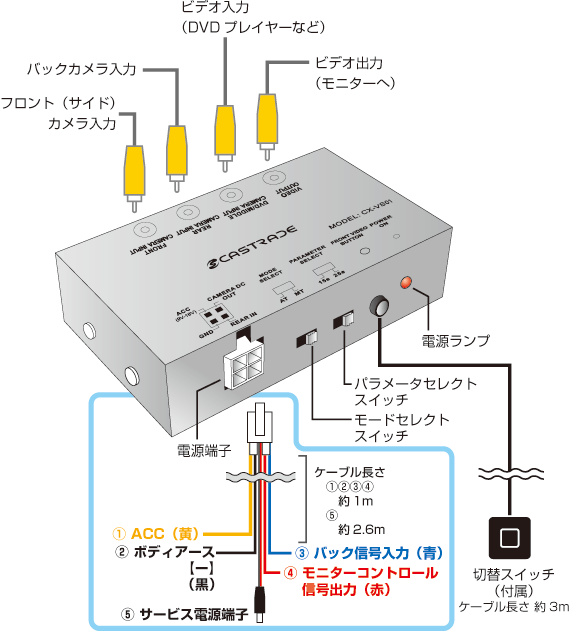

CX-VS01取り付け概要図

サービス電源端子を利用しますと、バック信号に連動して電源を供給することが可能です。
シフトレバーがリバースが入ってからシフトチェンジ後15秒／25秒間（本機の設定による）、電源を供給します。
これにより、必要なときにだけフロントカメラの電源をONにし、不必要な時には、電源をカットすることができます。

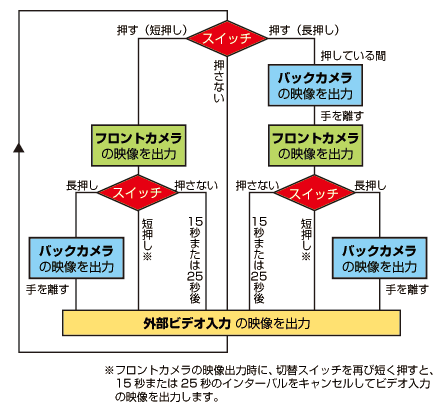

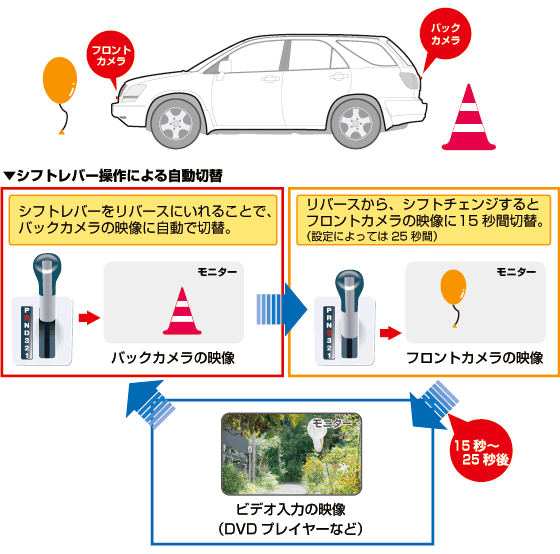

▼シフトレバー操作による自動切替

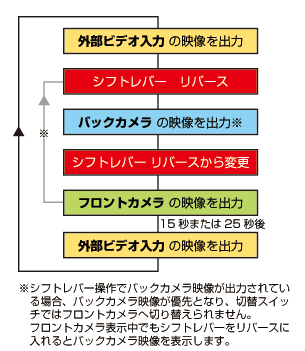

シフトレバーをリバースにいれることで、バックカメラの映像に自動的に切り替えます。
リバースから、シフトチェンジするとフロントカメラの映像に15秒間切り替えます。（設定によっては25秒間）

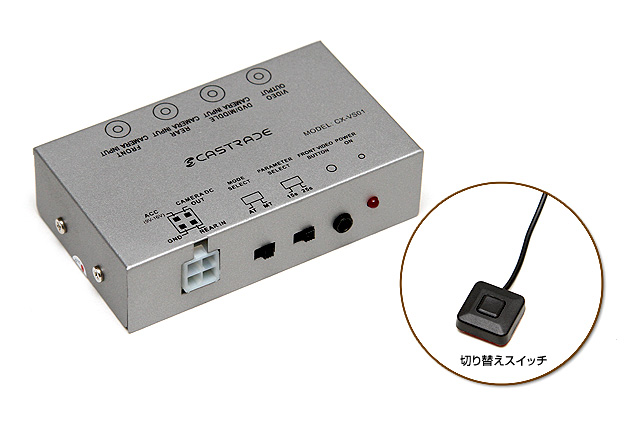

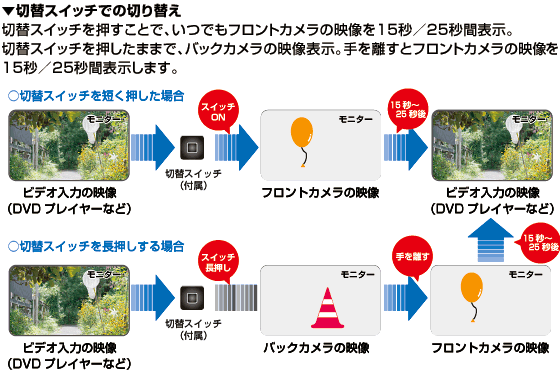

▼切替スイッチでの操作

切替スイッチを押すとフロントカメラの映像が出力されます。
15秒または25秒（設定による）でビデオ入力の映像に戻ります。
切替スイッチ長押しで、押している間、バックカメラの映像が出力されます。
手を離すとフロントカメラの映像が15秒または25秒出力され、ビデオ入力の映像にもどります。

製品名	型番	希望小売価格	JANコード
フルオートカメラスイッチャー	CX-VS01	オープン	4560245861638

バックカメラ入力	1系統 NTSC コンポジットビデオ（RCA端子）
フロントカメラ入力	1系統 NTSC コンポジットビデオ（RCA端子）
外部ビデオ入力	1系統 NTSC コンポジットビデオ（RCA端子）
モニター出力	1系統 NTSC コンポジットビデオ（RCA端子） モニターコントロール（システム連動+12V）
車輌センサー入力	バック信号入力
使用電源	DC 12V
消費電力	約50mA
外形寸法	W86mm D51mm H24mm ※突起部含まず
重量	約100g

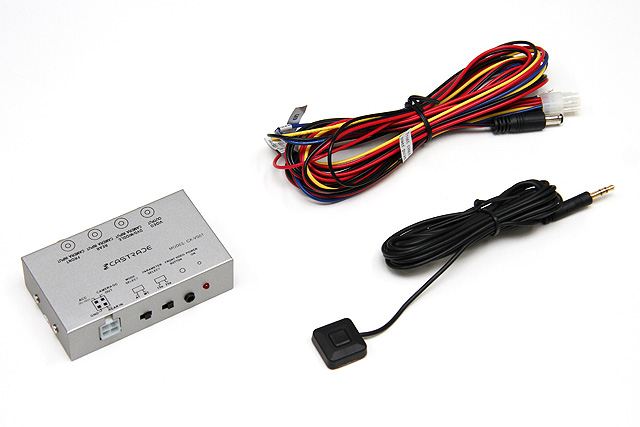

付属品	電源ハーネス・切替スイッチ・取扱説明書・保証書
主な機能	・シフト連動　フロント/バック カメラ自動切替 ・手動切替スイッチ付

※製品にカメラ・モニターは含まれません
