車載用 高画質カラーマルチサイドカメラ

CX-C70SFBシリーズ

高感度CMOSセンサー防水防塵DC12V重量 20g

高画質カラーマルサイドチカメラ CX-C70SFB
製品の特徴

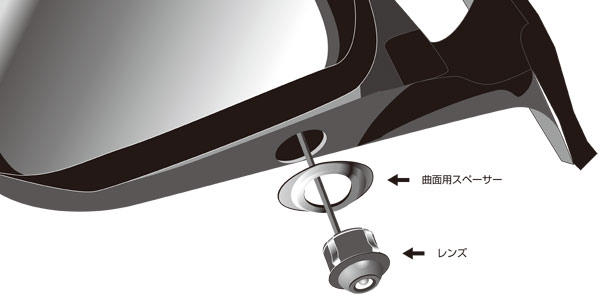

アイボール構造により純正の様にスッキリ取付

弊社独自のアイボール構造(※)によりほとんどの車種に純正のようなスッキリとした取付が可能です。
また、カメラの向きや角度を変えても突起が出ない特殊な構造になっており安心です。
※実用新案登録済

すっきり取付、レンズ位置が自在に調整可能

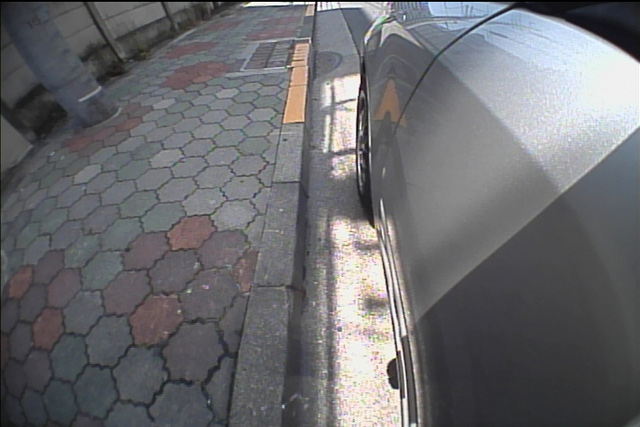

実際のカメラ映像 撮影時の状況
【実際のカメラ映像】 【撮影時の状況】
マルチカメラ機能(正像・鏡像切替機能)

カメラの映像出力を正像・鏡像を設定により切替可能です。バックカメラ利用時には鏡像出力、フロントカメラ、ブラインドカメラとしての利用時は正像出力と、利用シーンに合わせて任意に設定可能。

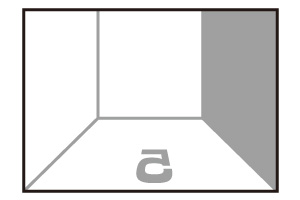

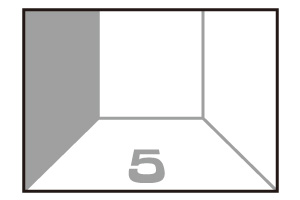

正像 鏡像
【正像】 【鏡像】
ガイドライン表示機能付

バックカメラとしての利用時はガイドライン(スケール表示)機能により、障害物との距離をより直感的に認識可能です。またスケール表示はオンオフを取付時に設定可能です。

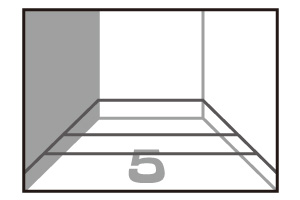

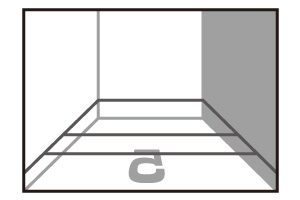

スケール表示有り・正像 スケール表示有り・鏡像
【スケール表示有り・正像】 【スケール表示有り・鏡像】
小型ボディ&すっきりデザイン

どんな車種にもすっきり目立たずにお取付いただける小型ボディ・デザインを採用しました。

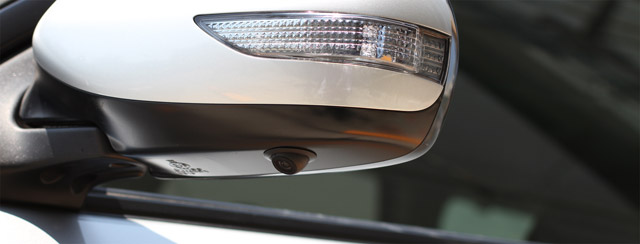

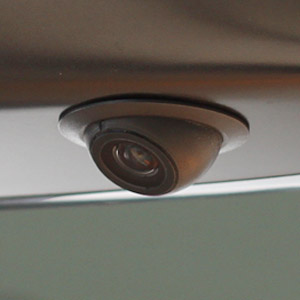

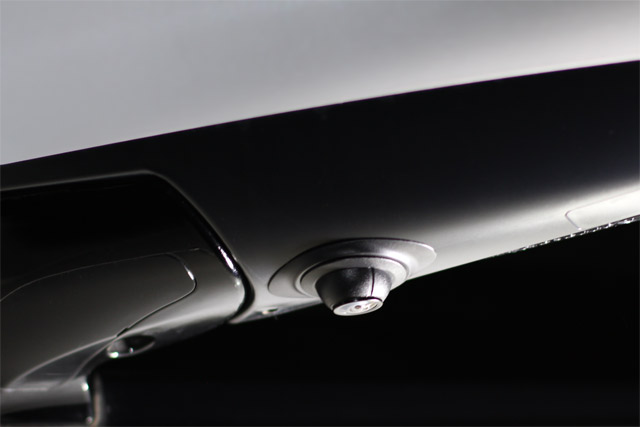

取付イメージ

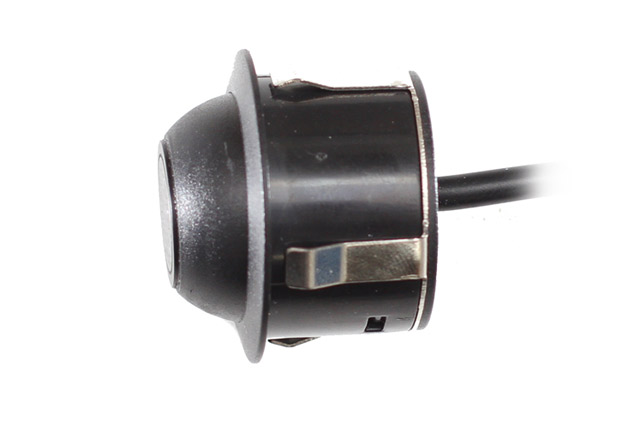

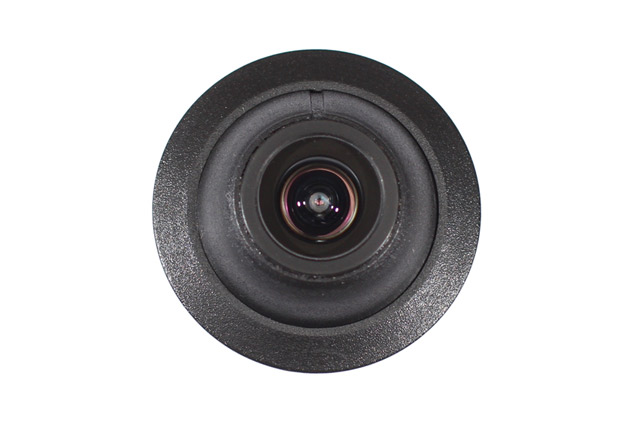

正面 側面
全体
汎用性抜群!RCAコンポジット接続

接続は汎用性の高いRCAコンポジット端子を採用しました。ビデオ入力、カメラ入力付のほとんどのモニタでご利用可能です。
(※別途モニタ、及びモデルにより変換ケーブル等が必要になる場合もございます。)

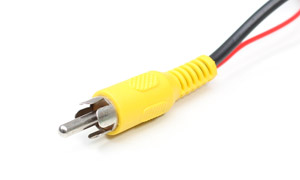

RCAコンポジット端子

取付時の作業性を向上 極細中継コネクタ採用

極細中継ケーブル&コネクタを採用し、取付時の作業性の向上と、大切なお車に対する加工等の負荷を軽減しました。

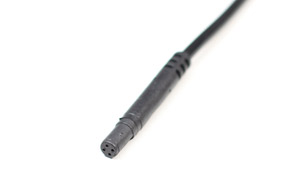

極細中継コネクタ

夜間も安心 新開発、超高感度CMOS採用

新開発、低電圧CMOS採用により高画質と高感度を両立しました。

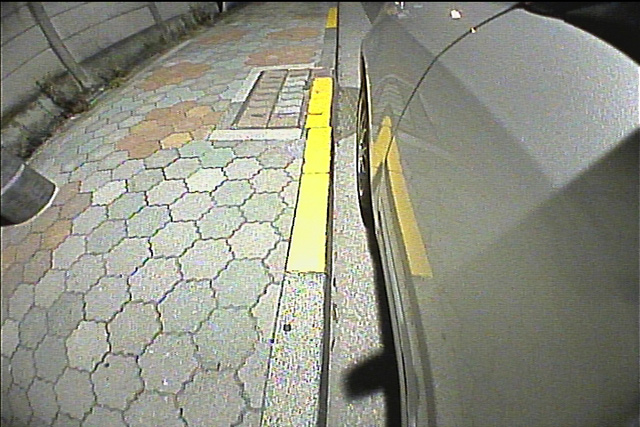

夜間の実際のカメラ映像 撮影時の状況
【夜間の実際のカメラ映像】 【撮影時の状況】
完全防水・耐塵仕様+安心の品質保証付

安心・信頼のIP67適合、完全防水、耐塵仕様です。
CX-C70SFBはIP67規格適合。粉塵が内部に侵入せず、水深1mの水中に30分間浸漬しても有害な影響を受けません。

※IP67について
保護等級"IP Code"(International Protection Code)とはIEC(国際電気標準会議)およびJIS(日本工業規格)で定めた電気機器内への異物の侵入に対する保護の等級のことであり、IP6Xは「粉塵が中に入らない(耐塵形)」、IPX7は「一時的に一定水圧の条件に水没しても内部に浸水することがない(防浸形)」ことが試験により認められたことを意味します。

製品構成一覧
カメラ本体 中継ケーブル 電源ケーブル

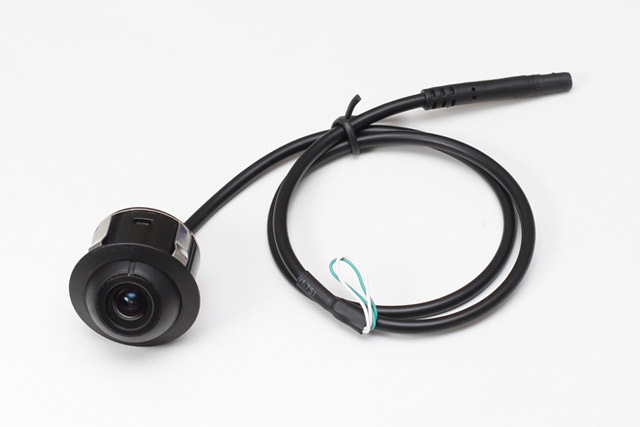

【カメラ本体】 【中継ケーブル】 【電源ケーブル】
曲面用スペーサー 取付穴開口用ホールソー 取付用六角レンチ
【曲面用スペーサー】 【取付穴開口用ホールソー】 【取付用六角レンチ】
製品構成一覧
取付イメージ
取付要件

カメラの取付位置は下記の要件を満たした場所を選択してください。

①26mmの穴が空けられる場所
②稼動部に干渉せず、奥行き18mm、26mm × 26mm + スペースのある場所
③ケーブル類が稼動部に干渉せず取り回せる場所
本体のサイズ

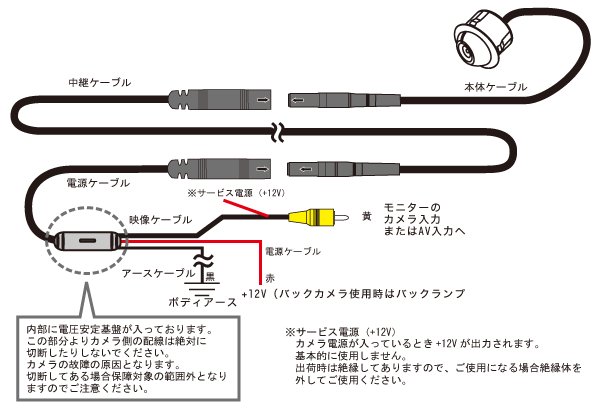

接続図
接続図

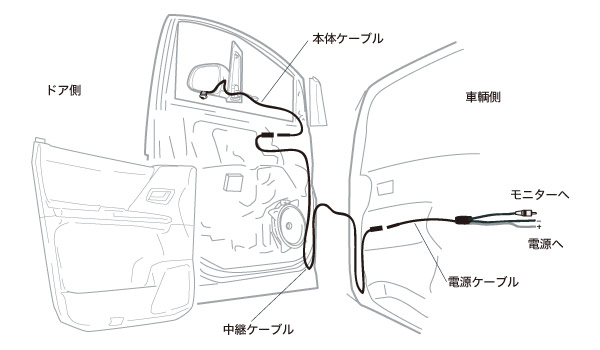

配線例
配線例
ギャラリー
製品名・型番、カラーバリエーション
製品名
型番
カラー
JANコード
高画質カラーマルチ埋込カメラ
CX-C70SFB-i
ブラック
4560245861911
高画質カラーマルチ埋込カメラ
CX-C70SFB-S
ブラック
4560245861928
製品仕様
出力映像 超広角 正像/鏡像切替可能 (マルチカメラ)
使用電源 DC12Vマイナスアース(±20%)
消費電力 130mA
映像素子 カラーCMOS Ⅲ 超高感度センサ
有効画素数 約34万画素
画角 超広角  水平:120度 垂直:98度
水平解像度 480本以上
最低照度 0.3Lux~
AEシステム 可変電子シャッター
ホワイトバランス 高速全自動追尾方式
映像信号 1Vp-p(75Ω) NTSC RCA端子
外形寸法 (W)29.5mm × (H) 29.5mm × (D)26.0mm
本体重量 約20g(本体側ケーブルを含む)
付属品 接続ケーブル・取付説明書・保証書
主な機能 ・サイドミラー埋込
・正像/鏡像切替式
・スケール表示、非表示切替式
・超小型・軽量ボディ
・防塵・防水

対応製品

車載用VOC(バックカメラワイヤレス送受信)モジュール
VP-30N
車載用 フロント/バックカメラ オートスイッチャー
CX-VS01
車載用VOC(バックカメラワイヤレス送受信)モジュール VP-30N
車載用 フロント/バックカメラ オートスイッチャー CX-VS01
※車種、取付状況によりカバーできる範囲が異なります。
※必ず目視による安全確認をして下さい。
・外観/仕様は、予告なく変更される場合があります。
・商品の色は、実物と若干異なる場合があります。
