汎用バックカメラ用進路予測表示装置

パシス生産終了

バック連動 DC12V CAN-Bus バックカメラin 1系統 フロントカメラin 1系統 ビデオ出力 1系統

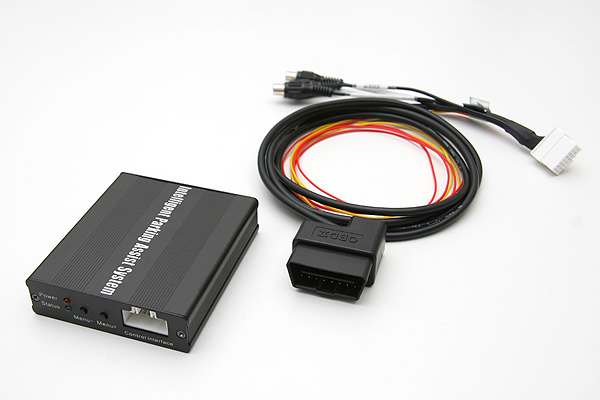

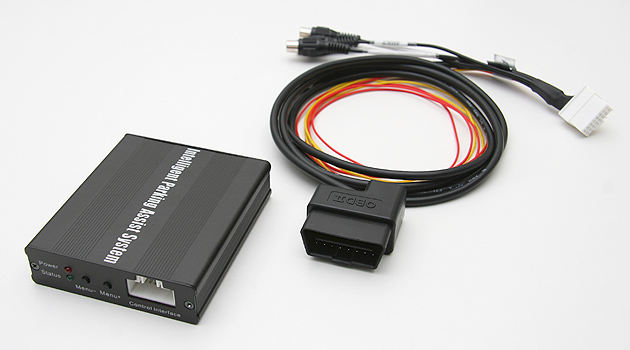

進路予測装置 PASYS-01
製品の特徴

  1. 汎用ナビゲーション・バックカメラ初の後付進路予測表示

バックカメラの映像に車両側センサー(CAN-Bus利用)の信号より演算した予測進路をリアルタイムに合成し、ナビゲーションのモニターに表示します。

  1. フロントカメラ、バックカメラ切替機能付

駐車の際の切り返しにあわせて、バックカメラとフロントカメラを自動で切り替えます。これによりバックカメラ入力しかないナビゲーションでもフロントカメラが利用可能です。

  1. 簡単取付

CAN-Busを利用した接続のため、コネクターによるワンタッチ接続です。

ギャラリー

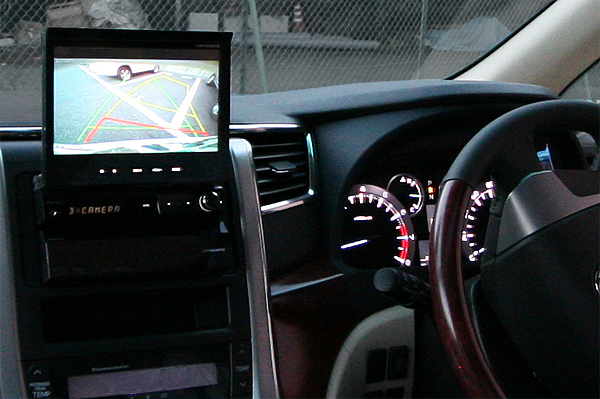

実際の駐車の様子

動画内での使用機器
 小型高感度カラーバックカメラ CX-C40M
 7インチルームミラーモニター CC-RM7120W

対応車種
  1. 取り付け可能車両

本機はステアリング協調制御付自動車電子安定制御システムを装備した車両に取り付けることができます。
下記の2.対応車種に記載されているTOYOTA車に対応しています。
自動車電子安定制御システムが装備されているかどうか、販売店か自動車メーカーにお問い合わせください。

本製品は、他にバックカメラ・ディスプレイモニタを必要とします。

<推奨機器>
 小型高感度カラーバックカメラ CX-C40M2
 7インチルームミラーモニター CC-RM7120W

  1. 対応車種

トヨタ・ダイハツのS-VSC装着車

PASYS-01対応車種
トヨタ IQ 2008/10〜  DBA-NGJ10
DBA-KGJ10
アルファード 2008/05〜 DBA-GGH20W
DBA-GGH25W
DBA-ANH20W
DBA-ANH25W
ヴァンガード 2007/8〜 DBA-ACA33W
DBA-GSA33W
DBA-ACA38W
ウィッシュ 2009/04〜      DBA-ZGE20G
DBA-ZGE21G
DBA-ZGE22W
DBA-ZGE25G
DBA-ZGE20W
DBA-ZGE25W
ヴェルファイア 2008/05〜    DBA-GGH20W
DBA-GGH25W
DBA-ANH20W
DBA-ANH25W

上記掲載車両でも、車のマイナーチェンジのため、適合しない場合があります。

※2011.01 現在 対応車種順次追加予定

  1. 対応機器

コンポジット出力(RCA)の可能なバックカメラ。
コンポジット入力(RCA)が可能な車載モニター。

<推奨機器>
 小型高感度カラーバックカメラ CX-C40M2
 7インチルームミラーモニター CC-RM7120W

取付説明

取り付け方法

製品取り付け前にユーザーマニュアルをよくお読みください。取り付けの難易度は車種によって異なります。
難しい場合は専門ショップのスタッフにお任せください。取り付け前に必ず、車にバックカメラとディスプレイが装備されていることをご確認ください。

  1. OBDワイヤーコネクタの電源プラグを本体の制御インターフェイスソケットに挿入します。
    次にOBDワイヤーコネクタのプラグを車のOBD-II(CANBUS通信用16ピンコネクタ)のインターフェイスに挿入します。
  2. OBDワイヤーコネクタのACCワイヤーをACC電源につなぎます。
    OBDワイヤーコネクタのバックカメラAV INポートをバックカメラAV OUTケーブルにつなぎ、OBDワイヤーコネクタのAV OUTポートを車のディスプレイAV INポートにつなぎます。
  3. 「+12V OUTPUT線」は、カメラ入力切り替え用のトリガー出力になります。
    [R]から「[R]以外のギア」にはいった時、12秒間+12V出力を保持します。
    (モニターのカメラ切り替え入力接続線に接続すると、バックに切り替えた際([R]から[R]以外のギアにはいった時に)、12秒間フロントカメラの映像が出力されます。)

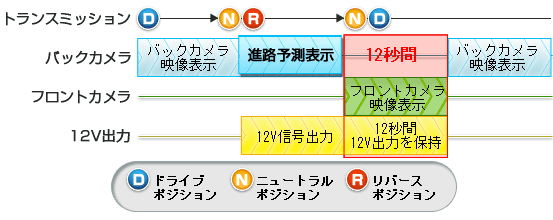

    パシスの動作(タイムチャート)

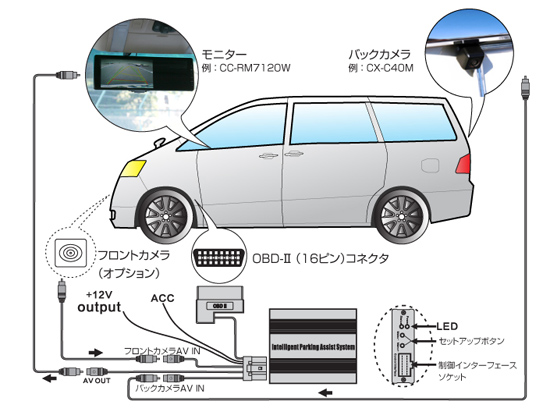

パシス接続概要図

※ バックカメラの位置は車体後部中央を推奨します。そうでない場合は、スクリーンに表示される駐車区画のイメージを一致させるために、本製品取り付け後、位置軌道を調整する必要があります。

操作説明

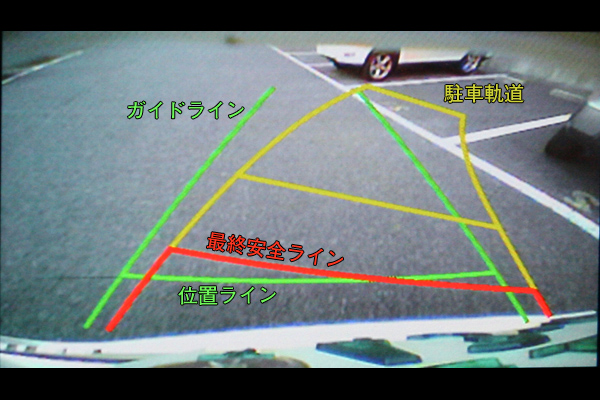

画面説明

これらの表示は、駐車の際の補助となるものです。実際に周りを目視でご確認ください。

位置ライン
このラインが停車位置の目安となります。タイヤ止めなどに合わせるように駐車します。
ガイドライン
自車から後方へまっすぐ伸びるラインです。
駐車軌道
現在のステアリング角度から予想される軌道をリアルタイムで示します。
最終安全ライン
安全な範囲の目安となるラインです。障害物等がこのラインの内側に入らないように駐車してください。

操作設定

配線作業が終了しましたら、製品の操作設定が必須となります。

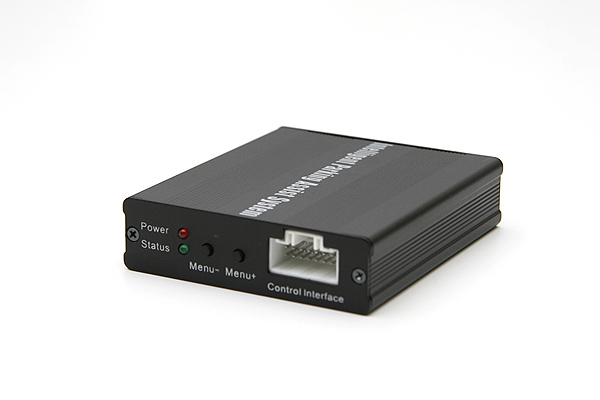

コントロールユニットの「MENU+」または「MENU-」キーを3秒間押すと、メニューバーにファンクションメニューが表示されます。
詳しくは、製品付属のマニュアルをご覧ください。

製品仕様
製品名
型番
JANコード
汎用バックカメラ用進路予測表示装置
パシス
PASYS-01
4560245861287
バックカメラ入力 1系統 NTSC コンポジットビデオ (RCA端子)
フロントカメラ入力 1系統 NTSC コンポジットビデオ (RCA端子)
モニター出力 1系統 NTSC コンポジットビデオ (RCA端子)
モニターコントロール(システム連動+12V)
車両センサー入力 CAN-Bus(車両自己診断端子) OBDUコネクタ
外形寸法 W95mm H84mm D22mm ※突起部含まず
重量 135g
使用電源 DC12V
対応車種 ToyotaのS-VSC付車
・アルファード(08年5月〜)
DBA-GGH20W DBA-GGH25W
DBA-ANH20W DBA-ANH25W
・ヴェルファイア(08年5月〜)
DBA-GGH20W DBA-GGH25W
DBA-ANH20W DBA-ANH25W
他 順次追加予定
付属品 CAN-Busハーネス・取扱説明書・保証書
主な機能 ・ステアリング連動進路予測表示機能
・切り返し時フロントカメラ自動切換
・CAN-Bus簡単取付

・外観/仕様は、予告なく変更される場合があります。
・商品の色は、実物と若干異なる場合があります。

対応製品

この商品には、モニターとバックカメラが別途必要になります。
